公稱通徑：DN150~DN3200
公稱壓力：PN2.5~PN25
適用介質：水、蒸汽、氣體、油品等
介質溫度：≤425℃
開閥時間：勻速
正常關閥：勻速
快速關閥：0.3~0.8秒
全開狀態最小流阻系數：0.1
動力電源：AC380V
可選控制電源：AC220V、DC220V、DC110V、DC24V
可控制動作：開閥、關閥、停止、快關
遠程故障聯鎖快關
遠程信號類型：無源的開關量信號、4~20mA模擬量信號

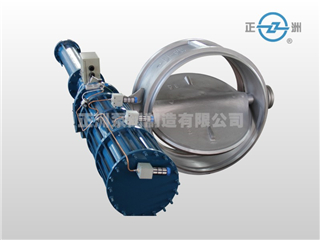

        氣動快關（開）蝶閥是由氣動執行機構和蝶閥閥體組成，蝶閥采用無磨損閥座設計，閥座為緩坡緩沖設計，閥板在關閉時接觸到閥座緩沖坡，與閥座不產生硬性的磨擦。提高了使用壽命，從而減少了管道更換閥門頻率和維修次數。性價比更卓越。氣動快關（開）蝶閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90℃，可以實現全開——全關的動作。氣動執行機構利用潔凈的壓縮空氣作為能源,接受氣動信號或電氣定位器等附件信號進行工作,配行程限位開關、電磁閥、氣動三聯件、氣罐及氣控閥可實現開閥和快關閥操作，并送出二對無源觸點信號指示閥門的開關位置。氣動快關（開）蝶閥具有結構緊湊，體積小，運行安全可靠，密封性能好，維修容易，安裝方便，適應性強、操作方便等優點。在冶金行業對煤氣管道的快關截止，防瓦斯等危險氣體防爆的高安廠所對設備快速關閉或打開。廣泛應用于生產過程自動控制系統中開關操作場合，應用于石油、化工、輕工、制藥、造紙、汽車等工業自動控制系統中做遠距離集中控制或就地控制。
